一體化步進電機驅動控制器 單軸 WP-485-DM860H
  • 一體化步進電機驅動控制器 單軸 WP-485-DM860H

一體化步進電機驅動控制器 單軸 WP-485-DM860H

※ 工作電壓:直流24V—110V(電流3A以上),交流18V—80V。若驅動57電機,建議直流24V供電;若驅動86電機,建議直流30V以上供電;

 驅動電流:2.0A—7.2A,建議驅動12牛米以下的86或57步進電機;步進細分:2—128的15種細分可選,建議使用4細分以上;

※ 具有過壓、過流、過熱保護功能

 輸出頻率:最大50KHz

 通訊接口:RS485接口;通訊協議:支持標準Modbus-RTU協議

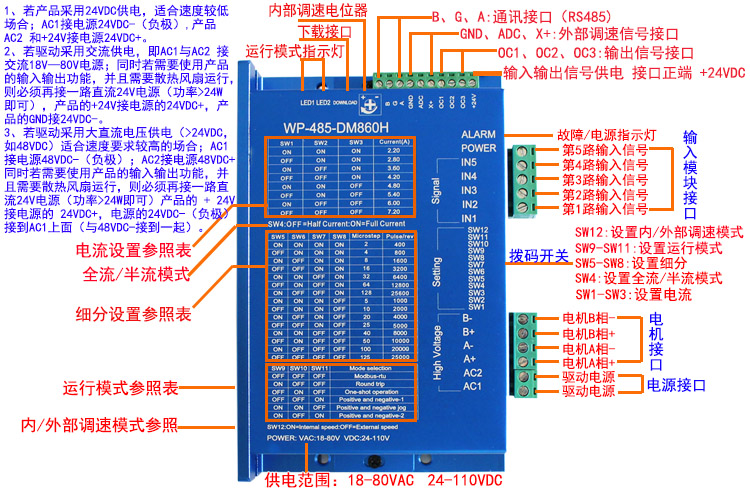

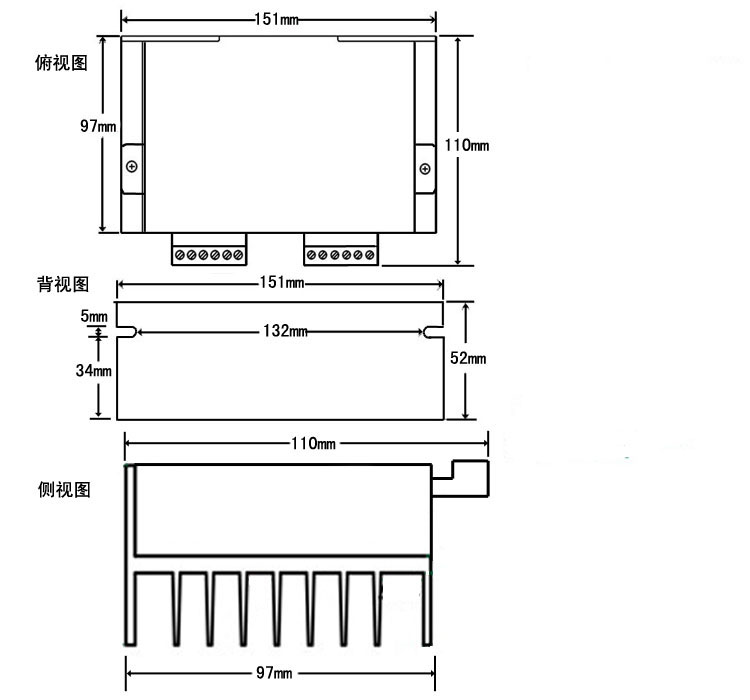

WP-485-DM860H 總線型步進電機驅動器是在傳統開環步進電機驅動器基礎上增加了總線通迅及單軸控制器功能的一款產品。本驅動器采用 RS485 接口,支持標準的Modbus-RTU 總線通訊協議。



    ※ 工作電壓:直流24V—110V(電流3A以上),交流18V—80V。若驅動57電機,建議直流24V供電;

         若驅動86電機,建議直流30V以上供電;

    ※ 驅動電流:2.0A—7.2A,建議驅動12牛米以下的86或57步進電機;

        步進細分:2—128的15種細分可選,建議使用4細分以上;

    ※ 具有過壓、過流、過熱保護功能

    ※ 輸出頻率:最大50KHz

    ※ 5路開關量輸入,低電平輸入有效,接外部控制信號,實現啟停、急停、限位等功能

    ※ 3開關量輸出,低電平輸出有效(5V或24V可選,出廠默認24V信號輸出)

    ※ 通訊接口:RS485接口;通訊協議:支持標準Modbus-RTU協議

    ※ 6種工作模式:支持位置控制、速度控制、可編程控制

    具有單軸控制器功能,梯形加減速控制


運行模式設定

   說明:內部/外部調速選擇(只能2選一)

       只在工作模式2—6狀態下有效,調電機速度

SW12  為ON,內部電位器有效有效; 為OFF,外部電位器有效


   SW9   SW10   SW11   說明(6種運行模式的選擇)
   OFF   OFF   OFF   1、Modbus-rtu通信控制模式
   ON   OFF   OFF   2、往返運行
   OFF   ON   OFF   3、單次觸發
   OFF   OFF   ON   4、正反觸發
   ON   ON   OFF   5、正反點動
   ON   OFF    ON   6、正反觸發2(按通訊模式設定的距離運行)



SW5SW6、SW7、SW8四位撥碼開關設定細分/每轉脈沖個數,如下表:

細分 SW5SW6SW7SW8
2(400) ONONONON
4(800)0FF ONONON
8(1600) ON OFFONON
16(3200)OFFOFF ONON
32(6400) ONON OFFON
64(12800)OFF ON OFFON
128(25600) ON OFF OFFON
5(1000)ONONON OFF
10(2000) OFFONON OFF
20(4000)ON OFFON OFF
25(5000) OFF OFFON OFF
40(8000)ONON OFF OFF
50(10000) OFFON OFF OFF
100(20000)ON OFF OFF OFF
125(25000) OFF OFF OFF OFF


全流/半流設定

SW4待機電流
ON全流
OFF半流



SW1SW2SW3三位撥碼開關設定運行電流,如下表:

電流(均值電流) SW1SW2SW3
2.2AONONON
2.8A OFFONON
3.6AON OFFON
4.2A OFF OFFON
4.8AONON OFF
5.4A OFFON OFF
6.0AON OFF OFF
7.2A OFF OFF OFF
