一體化步進電機驅動控制器 單軸 藍牙控制 WG-232-109QC
  • 一體化步進電機驅動控制器 單軸 藍牙控制 WG-232-109QC

一體化步進電機驅動控制器 單軸 藍牙控制 WG-232-109QC

※ 工作電壓:直流12V—30V(電流3A以上),若驅動39/42電機,建議直流12V供電;若驅動57電機,建議直流24V供電;

 驅動電流:0.5A—4A,建議驅動2牛米以下的42或57步進電機;步進細分:1/2/4/8/16/32,建議使用4細分以上;

※ 具有過壓、過流、過熱保護功能

 輸出頻率:最大50KHz

 通訊接口:RS232接口;通訊協議:支持標準Modbus-RTU協議






WG-232-109QC 總線型步進電機驅動器是在傳統開環步進電機驅動器基礎上增加了總線通迅及單軸控制器功能的一款產品。本驅動器采用 RS232 接口,自定義通訊協議。



    ※ 工作電壓:直流12V—30V(電流3A以上),若驅動39/42電機,建議直流12V供電;

         若驅動57電機,建議直流24V供電;

    ※ 驅動電流:0.5A—4A,建議驅動2牛米以下的42或57步進電機;

        步進細分:1/2/4/8/16/32,建議使用4細分以上;

    ※ 具有過壓、過流、過熱保護功能

    ※ 輸出頻率:最大50KHz

    ※ 5路開關量輸入,低電平輸入有效,接外部控制信號,實現啟停、急停、限位等功能

    ※ 3路開關量輸出,低電平輸出有效(5V或24V可選,出廠默認24V信號輸出)

    ※ 通訊接口:RS232接口;通訊協議:自定義協議

    ※ 5種工作模式:支持位置控制、速度控制、可編程控制

    具有單軸控制器功能,梯形加減速控制

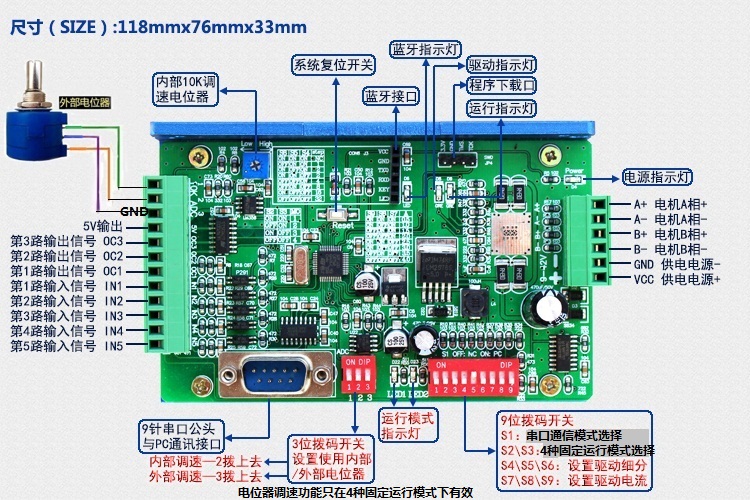

運行模式設定


   說明

      內部/外部電位器選擇(只能2選一),

     只在模式2-5狀態下有效,調電機速度

  T1      無
  T2      為ON,內部電位器有效; OFF無效
  T3      為ON,外部電位器有效; OFF無效


說明:SW1    SW2    SW3,運行模式選擇
SW1

只要SW1為ON,即為1、串口通信控制模式和藍牙控制模式

只有SW1為OFF時,SW2   SW3才有效


   SW2   SW3   說明(5種運行模式的選擇)
   ON   ON   2、往返運行
   OFF   ON   3、單次往返運行
   ON   OFF   4、單次觸發運行
   OFF   OFF   5、正反點動運行/正反觸發/正反按距離



SW4、SW5、SW6三位撥碼開關設定細分/每轉脈沖個數,如下表:

細分(即每轉脈沖個數) SW4SW5SW6
NC(不可用) ONONON
1(200)0NON OFF
2/a(400)ON OFFON
2/b(400) OFFONON
4(800)ON OFF OFF
8(1600) OFFON OFF
16(3200) OFF OFFON
32(6400) OFF OFF OFF



SW10、SW11、SW12三位撥碼開關設定運行電流,如下表:

電流 (均值電流)SW10SW11SW12
0.5AONONON
1.0AON OFFON
1.5AONON OFF
2.0AON OFF OFF
2.5A OFFONON
2.8A OFF OFFON
3.5A OFFON OFF
3.5A OFF OFF OFF
