※ 工作電壓:直流24V,電流>1A(功率>=24w)
※輸出頻率:每路脈沖輸出最大 50KHz,3 路脈沖輸出

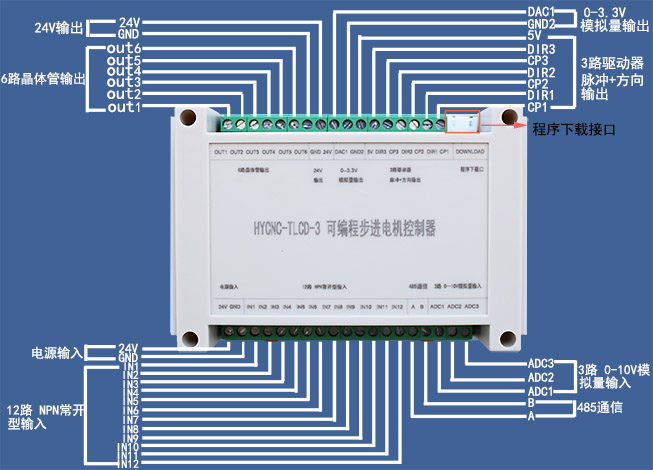

※12 路開關量輸入,低電平輸入有效,接外部控制信號,
實現啟停、急停、限位等功能。
※6 路開關量輸出,低電平輸出有效(24V 信號輸出)
※3 路 ADC 模擬量采集輸入接口:可輸入 0—10V 或 10K 電位器,用于電機調速
※1 路 DAC 電壓信號輸出接口:輸出 0—3.3V
※通迅接口:R485 接口,最多可掛載 128 個設備
※3.5 寸液晶觸摸屏(可選)
HYCNC-TLCD-3 是一款 3 軸可編程步進伺服電機控制系統。有 2 種控制方式分別是采用3.5 寸液晶觸摸屏控制和采用 RS485 通信控制,支持標準的 Modbus-RTU 總線通訊協議。
※ 工作電壓:直流24V,電流>1A(功率>=24w)
※輸出頻率:每路脈沖輸出最大 50KHz,3 路脈沖輸出
※12 路開關量輸入,低電平輸入有效,接外部控制信號,
實現啟停、急停、限位等功能。
※6 路開關量輸出,低電平輸出有效(24V 信號輸出)
※3 路 ADC 模擬量采集輸入接口:可輸入 0—10V 或 10K 電位器,用于電機調速
※1 路 DAC 電壓信號輸出接口:輸出 0—3.3V
※通迅接口:R485 接口,最多可掛載 128 個設備
※通迅協議:支持標準 Modbus-RTU 協議,客戶可根據我們提供的通訊協議
進行二次開發,只需要發送命令就可以對步進電機進行控制;也可以外接工控觸摸屏、PLC、單片機等通過 RS485 通訊,控制電機啟停及對電機運行實時狀態進行查詢
※自帶 3.5 寸液晶觸摸屏(可選。若購買不帶觸摸屏型號,可通過 RS485 通信控制,我司提供電腦上位機測試軟件和信捷觸摸屏控制界面)
※自動(順序)運行功能:可設定 20 個工程,每個工程最大 50 步;每一步中可設定電機運行參數、輸出口控制、每一步的啟停輸入口控制、本步運行完延時、循環設置等。
