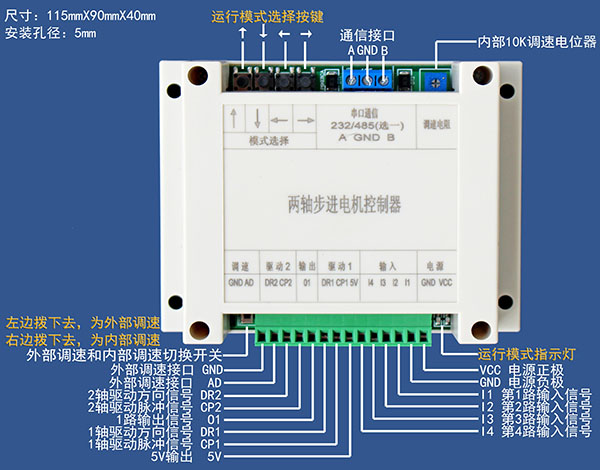

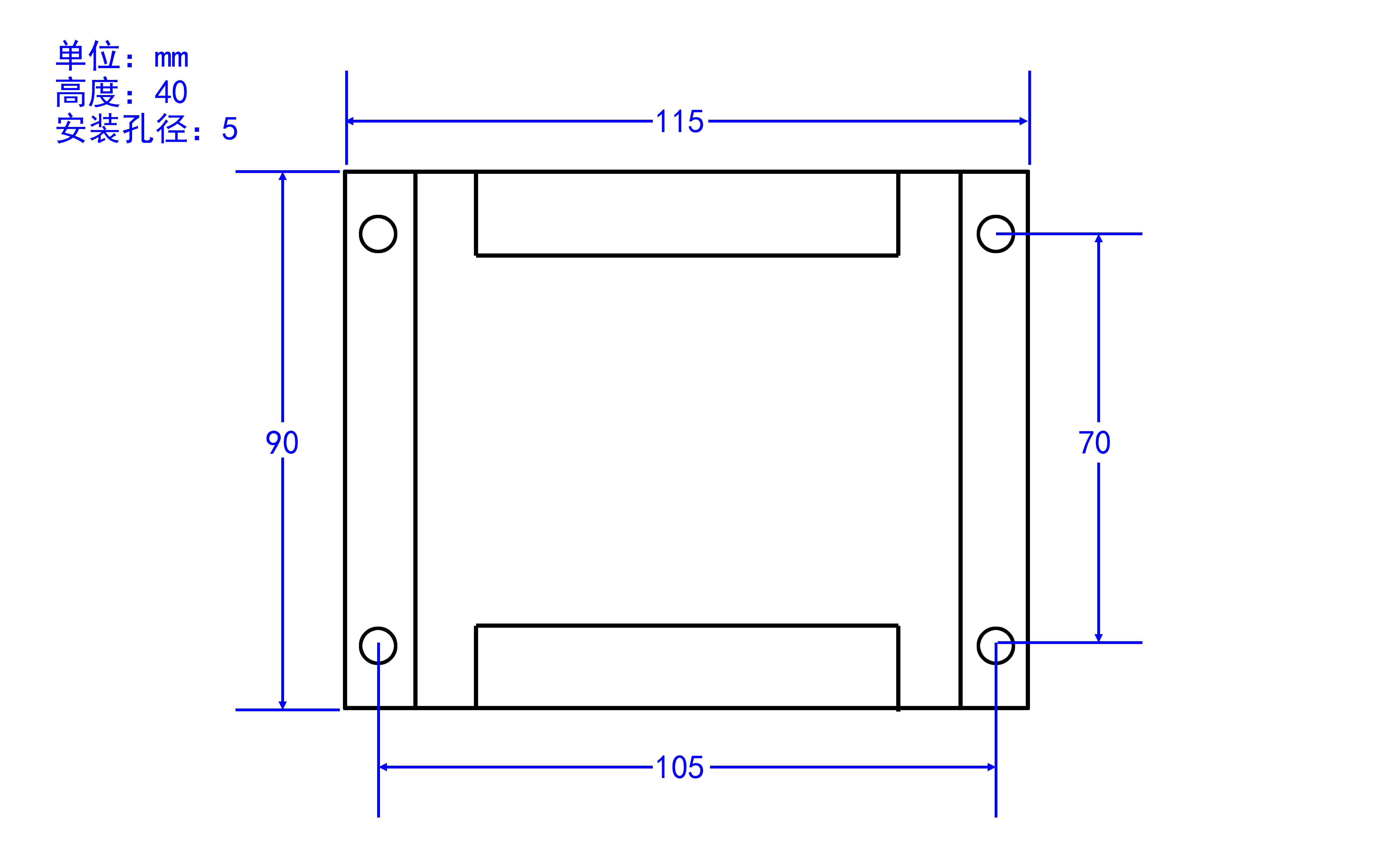

一路步進電機控制輸出(必要時可以擴展 2 路 )
3 路 OC 輸出 ,最大500mA ,下稱 O1 、O2 、O3
可以外接繼電器( 5VDC )LED 指示 燈等。輸出5V低電平。
一路 AD 采集 , 可通過接入 1 個 10K 可調電阻外部
調節電壓 范圍 0-3V 可用來調節固定模式中的運行速度。
一路 RS485 接口 (與上位機進行通信 )
功能說明:(1種可編程模式和4種固定模式)
可編程模式(RS485通信控制);通過上位機串口/485接口控制步進電機運行和停止
以及設定運行的參數后控制器就可以脫離計算機工作,即脫機工作。
脫機工作說明:
該模式下觸發I1,電機按照在上位機上設定的距離、方向、速度運行。如果運行方向設定為正
并且起點不在I3限位點時則觸發I1到達1點后觸發I3正轉限位點,電機立即停止。
◆4種固化模式
Mode1: 自動往返模式 按←鍵進入
I1--------------啟動控制觸發端
I2--------------停止控制觸發端
I3--------------正轉限位觸發端
I4--------------反轉限位觸發端
Mode2:單次往返模式 按→鍵進入
I1----------啟動控制觸發端
I2----------停止控制觸發端
I3----------正轉限位觸發端
I4----------反轉限位觸發端
Mode3:單次觸發模式 按↓鍵進入
I1----------啟動控制觸發端
I2----------停止控制觸發端
I3----------正轉限位觸發端
I4----------反轉限位觸發端
Mode4:點動控制模式 按↑鍵進入
I1----------正轉控制觸發端
I2----------反轉控制觸發端
I3----------正轉限位觸發端
I4----------反轉限位觸發端
