86步進電機驅動器7A輸出256細分70V高電壓  HYQD80-H8600
  • 86步進電機驅動器7A輸出256細分70V高電壓  HYQD80-H8600

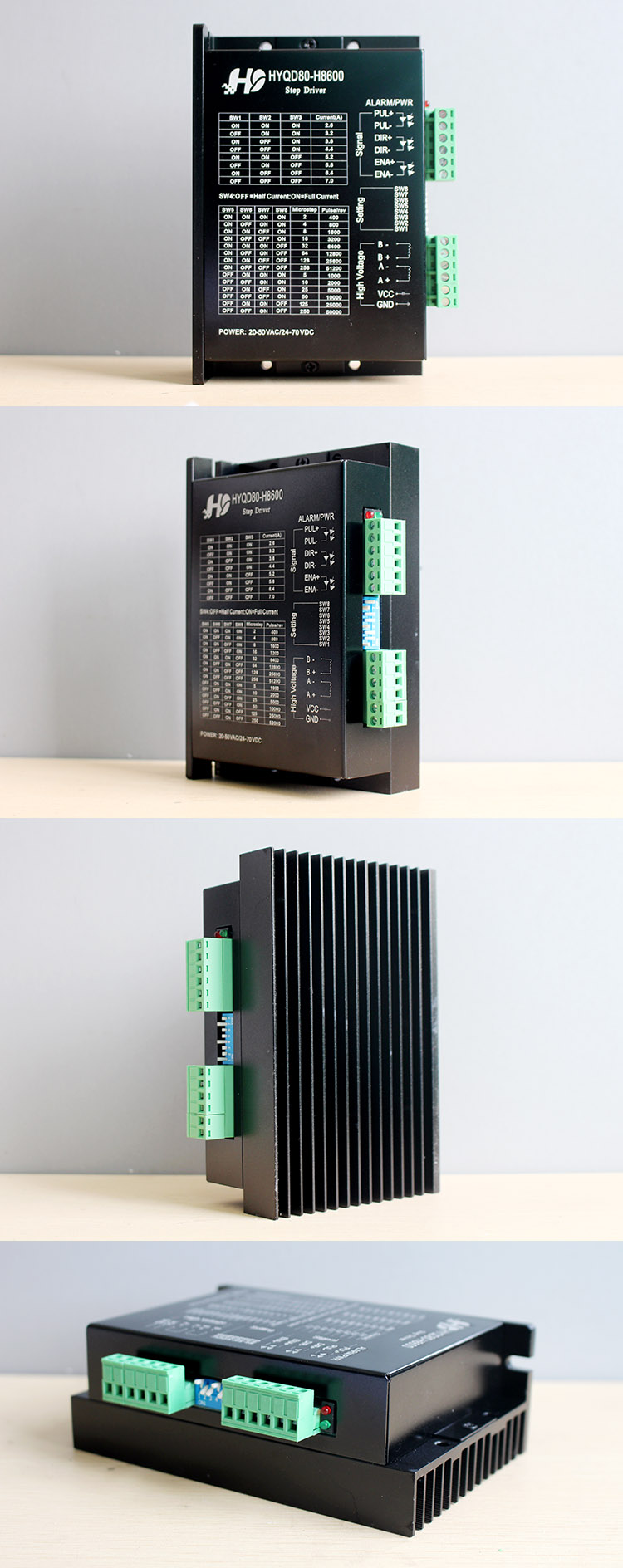

86步進電機驅動器7A輸出256細分70V高電壓 HYQD80-H8600


    驅動器集成過壓過流保護功能

    ※輸入信號光隔離

    ※20KHz 斬波頻率

    ※交直流供電20-50VAC24-70VDC

    ※最大驅動電流7A/相

    ※輸出電流撥碼開關可調

    ※輸入信號 TTL 兼容,同時可接受差分信號輸入

    ※靜止時自動進入半流模式,減少驅動和電機發熱







      HYQD80-H8600是一款專業的數字式兩相混合式步進電機驅動器,適配國內外各種品牌,相電流7.0A以下外徑57-86mm的4線、6線、8線兩相混合式步進電機。適合各種中小型自動化設備和儀器,例如:雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低成本、小噪聲、中低速運行的設備中效果特佳。


冷卻方式 自然冷卻或強制風冷。
 場合

不能放在其他發熱的設備旁,要避免粉塵、油污、腐蝕性氣體、濕度

太大及強震場所,禁止有可燃氣體和導電灰塵。

 濕度 40-90%RH
 震動 10-55Hz/0.15mm
 保存溫度 -20-65℃
 重量 0.55KG


 SW1 SW2 SW3 電流
 ON ON ON 2.6
 OFF ON ON 3.2
 ON OFF ON 3.8
 OFF OFF ON 4.4
 ON ON OFF 5.2
 OFF ON OFF 5.8
 ON OFF OFF 6.4
 OFF OFF OFF 7.0


 SW5 SW6 SW7 SW8 細分 脈沖/圈
 ON ON ON ON 2 400
 ON OFF ON ON 4 800
 ON ON OFF ON 8 1600
 ON OFF OFF ON 16 3200
 ON ON ON OFF 32 6400
 ON OFF ON OFF 64 12800
 ON ON OFF OFF 128 25600
 ON OFF OFF OFF 256 51200
 OFF ON ON ON 5 1000
 OFF OFF ON ON 10 2000
 OFF ON OFF ON 25 5000
 OFF OFF OFF ON 50 10000
 OFF ON ON OFF 125 25000
 OFF OFF ON OFF 250 50000
