※ 信號輸入:默認單端,脈沖/方向。可改雙脈沖。
※ 細分可選:2/4/8/16/32/64/128/256/
5/10/25/50/125/250細分
※ 輸出電流:2.4A-8.0A (適合12NM及以下86和57電機)
※ 輸入電壓:24-110VDC/16-80VAC 交直流通用
※ 可驅動4,6,8線兩相、四相步進電機
※ 光耦隔離信號輸入,抗干擾能力強
※ 大體積散熱,加載散熱風扇,方便安裝
※ 外部信號3.3-24V通用,無需串聯電阻

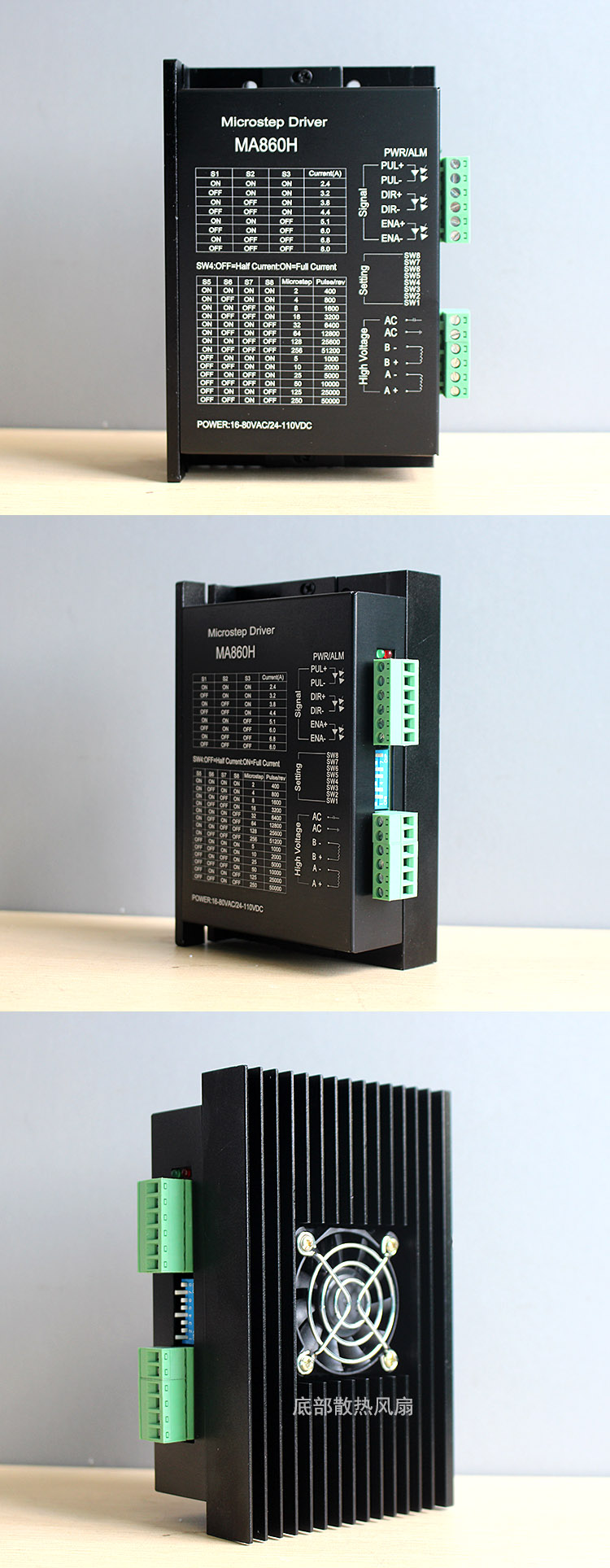

MA860H是一款專業的數字式兩相混合式步進電機驅動器,適配國內外各種品牌,相電流8.0A以下外徑57-86mm的4線、6線、8線兩相混合式步進電機。適合各種中小型自動化設備和儀器,例如:雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低成本、小噪聲、中低速運行的設備中效果特佳。
冷卻方式 | 自然冷卻或強制風冷。 |
場合 | 不能放在其他發熱的設備旁,要避免粉塵、油污、腐蝕性氣體、濕度 太大及強震場所,禁止有可燃?xì)怏w和導電灰塵。 |
濕度 | 40-90%RH |
震動 | 10-55Hz/0.15mm |
保存溫度 | -20-65℃ |
重量 | 0.55KG |

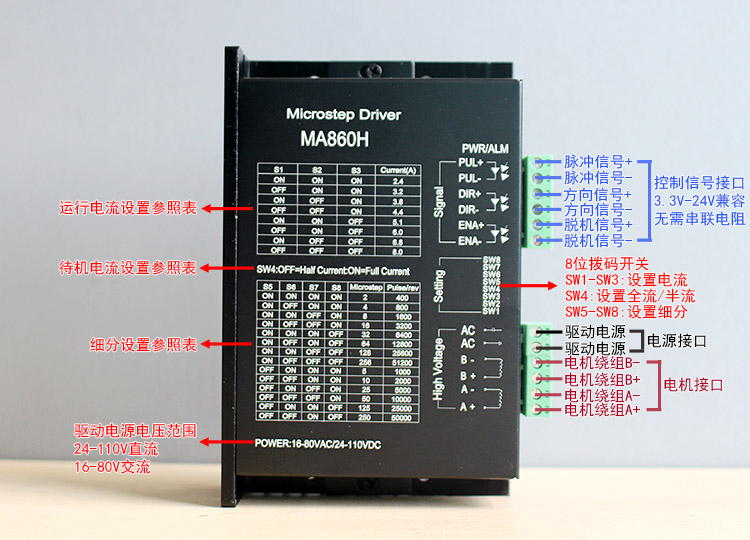

SW1 | SW2 | SW3 | 電流 |
ON | ON | ON | 2.4 |
OFF | ON | ON | 3.2 |
ON | OFF | ON | 3.8 |
OFF | OFF | ON | 4.4 |
ON | ON | OFF | 5.1 |
OFF | ON | OFF | 6.0 |
ON | OFF | OFF | 6.8 |
OFF | OFF | OFF | 8.0 |
SW4 | 待機電流模式 |
ON | 全流 |
OFF | 半流 |
SW5 | SW6 | SW7 | SW8 | 細分 | 脈沖/圈 |
ON | ON | ON | ON | 2 | 400 |
ON | OFF | ON | ON | 4 | 800 |
ON | ON | OFF | ON | 8 | 1600 |
ON | OFF | OFF | ON | 16 | 3200 |
ON | ON | ON | OFF | 32 | 6400 |
ON | OFF | ON | OFF | 64 | 12800 |
ON | ON | OFF | OFF | 128 | 25600 |
ON | OFF | OFF | OFF | 256 | 51200 |
OFF | ON | ON | ON | 5 | 1000 |
OFF | OFF | ON | ON | 10 | 2000 |
OFF | ON | OFF | ON | 25 | 5000 |
OFF | OFF | OFF | ON | 50 | 10000 |
OFF | ON | ON | OFF | 125 | 25000 |
OFF | OFF | ON | OFF | 250 | 50000 |
