桂林珩源科技有限公司
153-0773-3338
  1. 首頁 > 產品展示 > 步進電機驅動器 > 57電機驅動器

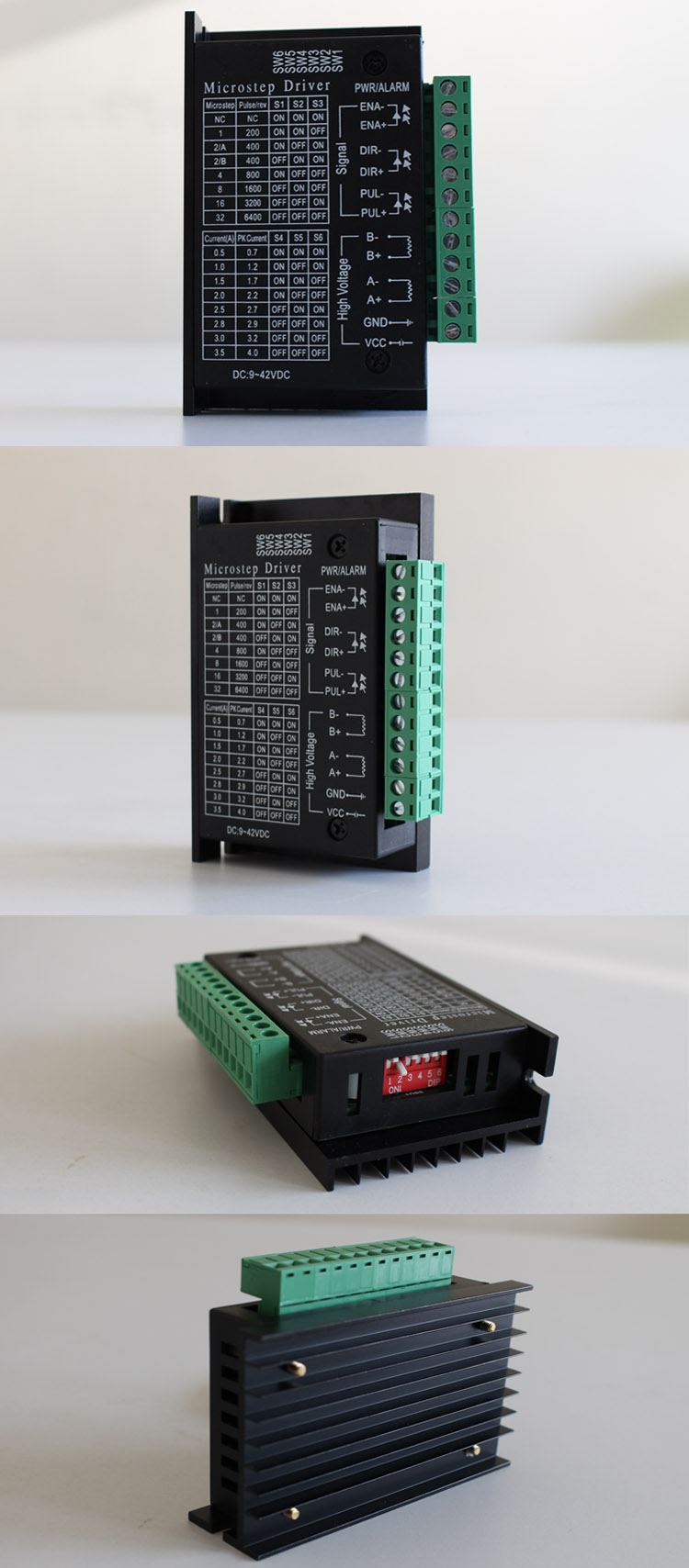

42/57步進電機驅動器 32細分 4.0A 42V(脈沖3-24V) TB6600升級版塑料
  • 42/57步進電機驅動器 32細分 4.0A 42V(脈沖3-24V) TB6600升級版塑料

42/57步進電機驅動器 32細分 4.0A 42V(脈沖3-24V) TB6600升級版塑料


         ※ 直流9-42V電源供電（推薦12-24V）

         ※ 控制信號輸入電壓3.3V-24V通用

         ※ 輸出峰值電流可達4.0A（適合1.8NM及以下57

             42步進電機）

         ※ H橋雙極恒流驅動

         ※ 輸入信號高速光耦隔離





冷卻方式 自然冷卻或強制風冷。
 場合

不能放在其他發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度太大及強震場所，

禁止有可燃氣體和導電灰塵。

 濕度 40-90％RH
 震動 10-55Hz/0.15mm
 保存溫度 -20-65℃
 重量 0.15KG

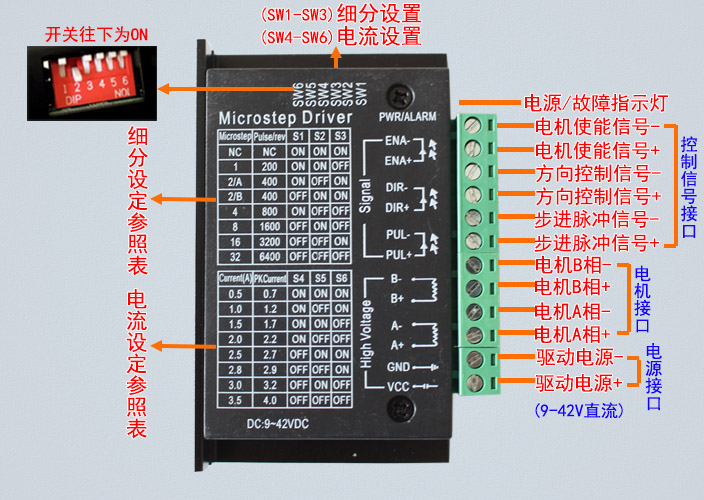

 細分 脈沖數/圈 S1 S2 S3
 NC NC ON ON ON
 1 200 ON ON OFF
 2/A 400 ON OFF ON
 2/B 400 OFF ON ON
 4 800 ON OFF OFF
 8 1600 OFF ON OFF
 16 3200 OFF OFF ON
 32 6400 OFF OFF OFF


平均電流 峰值電流 S4 S5 S6
 0.5A 0.7A ON ON ON
 1.0A 1.2A ON OFF ON
 1.5A 1.7A ON ON OFF
 2.0A 2.2A ON OFF OFF
 2.5A 2.7A OFF ON ON
 2.8A 2.9A OFF OFF ON
 3.0A 3.2A OFF ON OFF
 3.5A 4.0A OFF OFF OFF
