42步進電機專用驅動器電流4.0A 32細分 42/57步進電機驅動器M415
  • 42步進電機專用驅動器電流4.0A 32細分 42/57步進電機驅動器M415

42步進電機專用驅動器電流4.0A 32細分 42/57步進電機驅動器M415

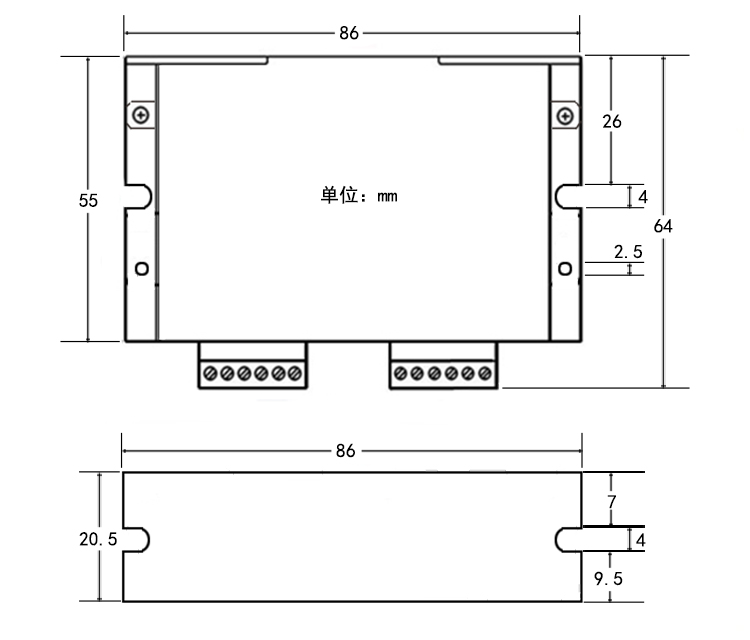

42步進電機專用驅動器M415 電流4.0A 32細分 42/57步進電機驅動器(圖1)

            ※接口采用高速光耦隔離

           ※自動半流減少發熱

           ※高頻干擾能力強

           ※過熱、過流短路保護

           ※輸出電流0.25A--4.00A （適合1.2NM57及以下42

              39型步進電機）

           ※6種細分可選（1/2/4/8/16/32）



   M415是一款專業的兩相混合式步進電機驅動器，適配國內外各種品牌，相電流4.0A以下外徑28-57mm的4線、6線、8線兩相混合式步進電機。適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低成本、小噪聲、中低速運行的設備中效果特佳。

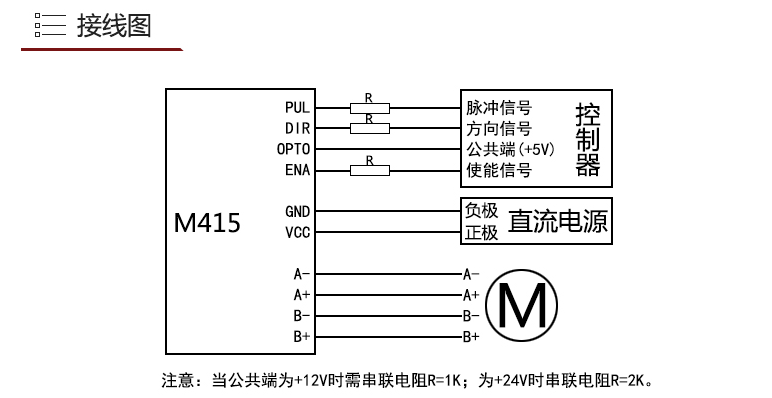

42步進電機專用驅動器M415 電流4.0A 32細分 42/57步進電機驅動器(圖1)

冷卻方式 自然冷卻或強制風冷。
 場合

不能放在其他發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度

太大及強震場所，禁止有可燃氣體和導電灰塵。

 濕度 40-90％RH
 震動 10-55Hz/0.15mm
 保存溫度 -20-65℃
 重量 0.1KG

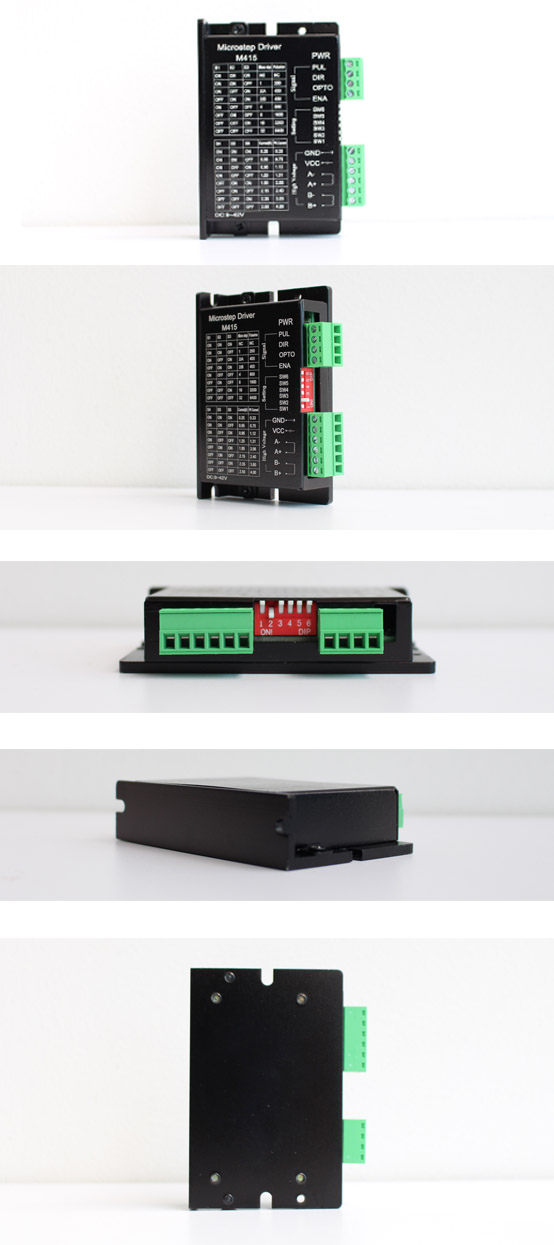

42步進電機專用驅動器M415 電流4.0A 32細分 42/57步進電機驅動器(圖2)

用1、2、3三位撥碼開關設定細分(2/A和2/B均為2細分)，如下表：

 S1 S2 S3細分  脈沖/圈
 ON ON ON NC NC
 ON ON OFF 1 200
 ON OFF ON 2/A 400
OFF ON ON 2/B 400
 ON OFF OFF 4 800
 OFF ON OFF 8 1600
 OFF OFF ON 16 3200
 OFF OFF OFF 32 6400

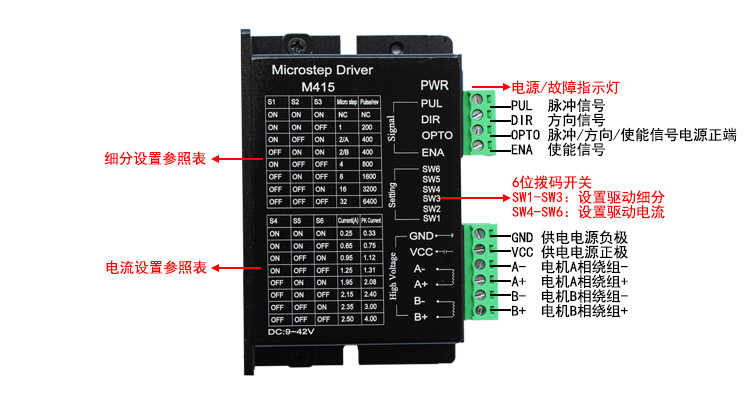

42步進電機專用驅動器M415 電流4.0A 32細分 42/57步進電機驅動器(圖3)

用4、5、6三位撥碼開關設定輸出電流，如下表：

 S4 S5 S6 平均電流 峰值電流
 ON ON ON 0.25 0.33
 ON ON OFF 0.65 0.75
 ON OFF ON 0.95 1.12
 ON OFF OFF 1.25 1.31
 OFF ON ON 1.95 2.08
 OFF ON OFF 2.15 2.40
 OFF OFF ON 2.35 3.00
 OFF OFF OFF 2.50 4.00
